應用

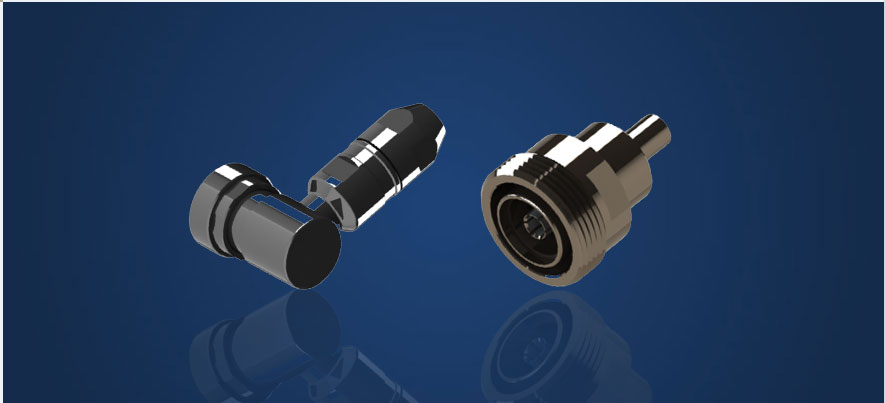

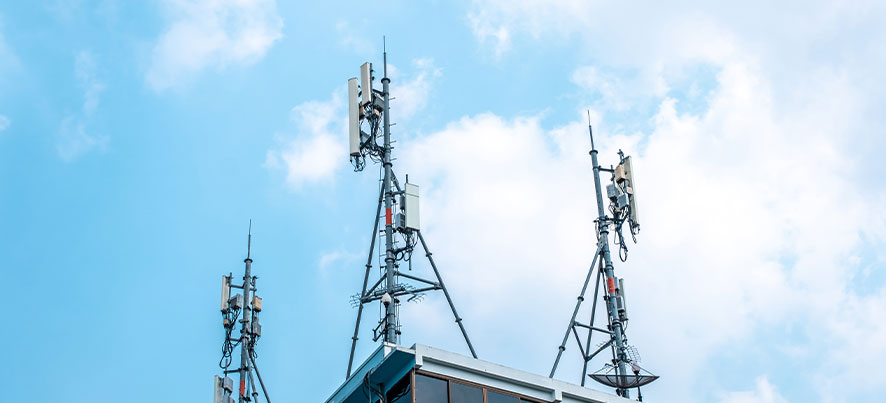

- 7/16 DIN型常用于基站天饋線接頭，天線接頭等。
- 適用于雷達基地臺、微波傳輸、移動通信系統等領域應用
| 電氣性能 | |
|---|---|
| 特性阻抗 | 50 Ohm |
| 頻率范圍 | 0-7.5 GHz |
| 工作電壓 | 1000 V(rms) |
| 介質耐壓 | 3000 V(rms) |
| 導體電阻 | 內導體: ≤0.4 mΩ (初始值) |
| 外導體: ≤1.5 mΩ (初始值) | |
| 絕緣電阻 | ≥10 GΩ |
| 電壓駐波比 | 直型: ≤1.30(典型值） |
| 彎型: ≤1.35(典型值） | |
| 機械特性 | ||
|---|---|---|
| 螺母拉力 | ≥225 lbs | |
| 螺母扭矩 | ≥310 inch.lbs | |
| 中心針保持力 | ≥45 lbs | |
| 耐久性 | 500 次 | |
