主要特性
- 頻率：DC~6GHz
- 快速插拔和分離
- 體積小巧，支持盲插
- 防水IP69K（匹配公頭）
- 高可靠接觸

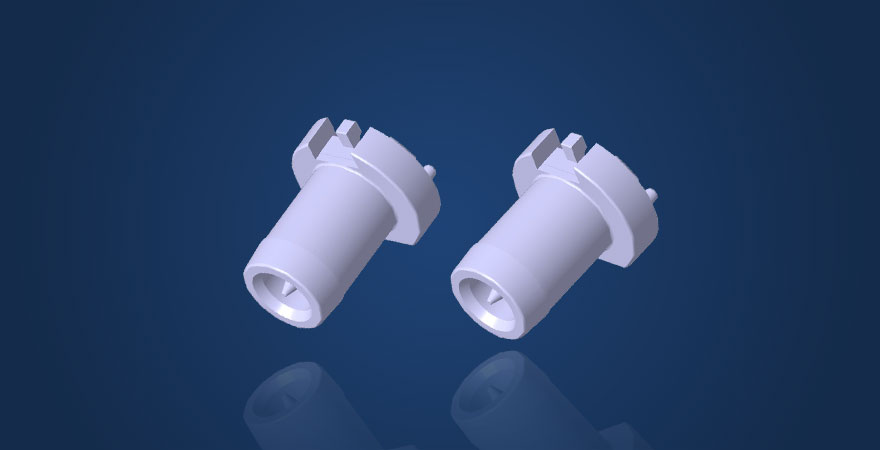

SMB是一種小型推入式射頻同軸連接器，具有體積小、重量輕、使用方便、電性能優良等特點，適用于無線電設備和電子儀器的高頻回路中連接同軸電纜用，F(xiàn)AKRA連接器的內部接觸件即為SMB連接器。
SMB1+2 是速聯開發的實用性型裝連接器，結構尺寸、防水要求均可按用戶要求進行定制。
| 電氣性能 | |
|---|---|
| 特性阻抗 | 100 Ohm |
| 頻率范圍 | 0-10 GHz |
| 工作電壓 | 60VDC |
| 絕緣電阻 | ≥1000MΩ |
| 載流量 | ≤1.5A DC@85℃ |
| 駐波比 | ≥17dB@6GHz |
| ≥15dB@10GHz | |
| 機械特性 | |
|---|---|
| 插拔次數(標準） | ≥25 |
| 插合力 | ≤45N |
| 分離力 | ≥45N |
| 保持力 | ≥110N |
| 防誤插力 | ≥150N |
